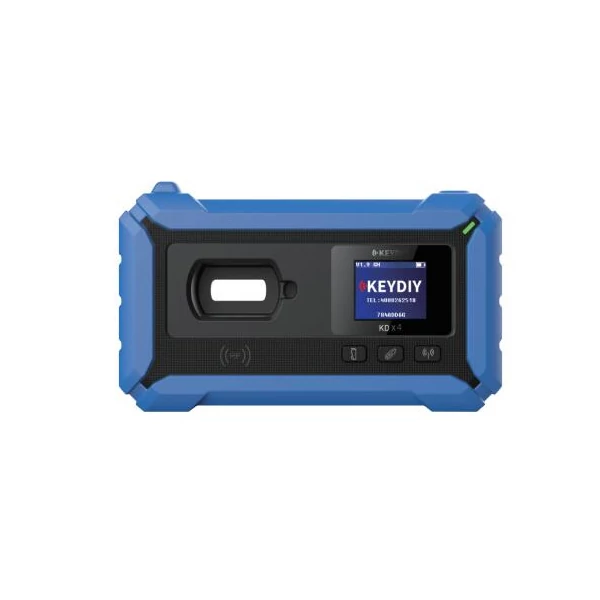

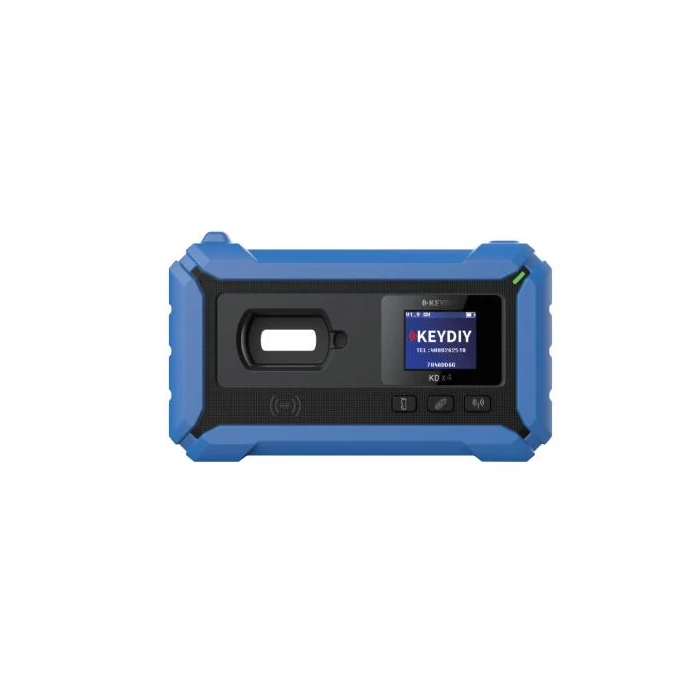

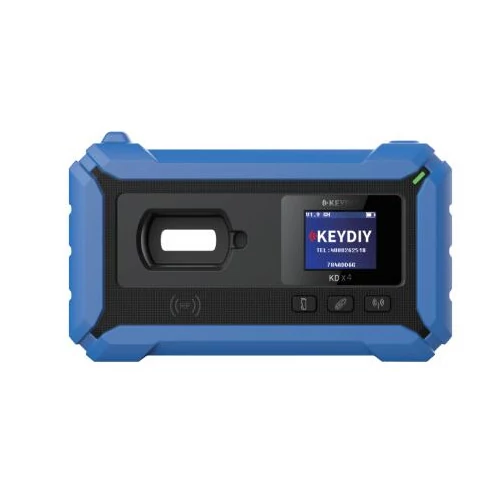

KEYDIY KD-X4 kulcs programozó diagnosztikai gép

Csomag tartalma:

* KD-X4 eszköz
* OBD interfész kábel
* USB kábel
* Toyota adapter kábel
* programozó adapter panel
* programozó kábel
* távirányító csatlakozó kábel
* gyárilag lezárt kulcsot feloldó kábel
* külső adatgyűjtő antenna

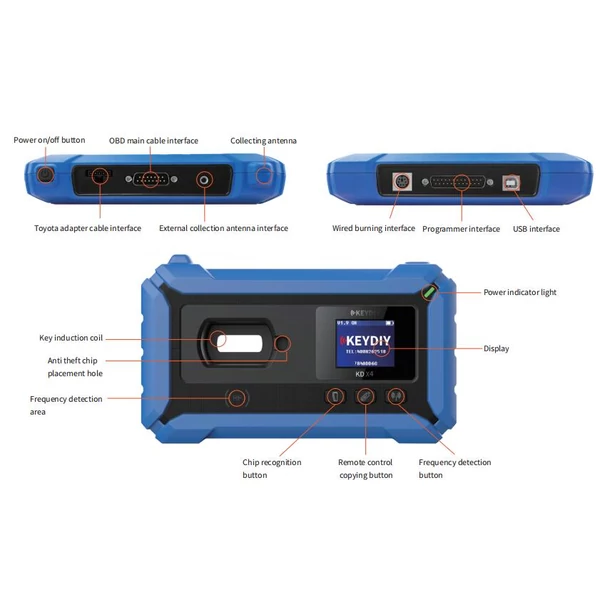

Gombok és funkció leírások

1. Ki/be kapcsoló gomb (Power on/off button):
Kikapcsolt állapotban, nyomd le és tartsd nyomva a gombot 2 másodpercig hogy bekapcsold az eszközt.
Bekapcsolt állapotban, nyomd le és tartsd nyomva a gombot 2 másodpercig hogy kikapcsold.

2. Chip felismerés gomb (Chip Recognition Button):
A gomb megnyomásával érjük el a chip felismerés funkciót.
Hosszan nyomva tartva a következő funkciók érhetők el:
Chip felismerés
Gyújtáskapcsoló tekercs felismerés
Rendszer beállítások

3. Távirányító másolás gomb (Remote Copy Button):
A gomb megnyomásával érjük el a távirányító másolás funkciót.
Hosszan nyomva tartva a következő funkciókat érjük el:
Normál másolás
Speciális másolás
Távirányító adat összehasonlítás

4. Frekvencia érzékelés gomb (Frequency Detection Button):
A gomb megnyomásával érjük el a Frekvencia érzékelés 315MHz-en funkciót.
Hosszan nyomva tartva a következő funkciókat érjük el:
Frekvencia érzékelés 315MHz-en
Frekvencia érzékelés 433.92MHz-en
Akkumulátorfeszültség-észlelés / szivárgás-észlelés

5. Kulcs és chip behelyezési nyílás (Key Induction Coil):
A kulcsban található chip azonosítására és másolására használható.
Képes generálni KD távirányítókat vezeték nélkül.

6. Frekvencia érzékelő terület (Frequency Detection Area):
Ide helyezve a kulcsot majd a gombot megnyomva lehet a távirányító frekvenciáját érzékelni.

7. Tápfeszültség visszajelző lámpa (Power Indicator Light):
Bekapcsolt állapot: a visszajelző lámpa villog.
Töltési állapot: a visszajelző lámpa folyamatosan sárgán világít.
Teljesen feltöltött állapot: a visszajelző lámpa folyamatosan zölden világít.

8. Kijelző (Display):
Megjeleníti az eszköz, kulcs információkat.

9. USB csatlakozó (USB Interface):
Töltésre, illetve mobiltelefonhoz vagy PC-hez való vezetékes csatlakoztatásra.

10. Programozó interfész (Programmer Interface):
Volkswagen MQB műszerfal, Audi műszerfal olvasására, BCM adatok és különböző 8-lábú EEPROM chipek olvasására.

11. Vezetékes programozó interfész (Wired Programming Interface):
KD vezetékes távirányító generálás, eredeti kulcs feloldására, távirányító akkumulátor feszültség érzékelés és szivárgás érzékelés.

12. Adatgyűjtő antenna (Collecting Antenna):
Autó gyújtás-adatokat gyűjt, teszteli a gyújtáskapcsoló tekercset, chip szimulációra képes, és egyéb funkciók.

13. Külső adatgyűjtő antenna csatlakozó (External Acquisition Antenna Interface):
Autó gyújtás-adatokat gyűjt, teszteli a gyújtáskapcsoló tekercset, chip szimulációra képes, és egyéb funkciók.

14. Toyota adapter kábel interfész (Toyota Adapter Cable Interface):
Toyota/Lexus smart kulcsok 'összes kulcs elveszett' helyzeteiben használható.

15. OBD kábel interfész (OBD Main Cable Interface):
Csatlakoztatja az OBD kábelt az autóhoz.
Működik a Mobile KD alkalmazással a programozási funkciók engedélyezéséhez.
